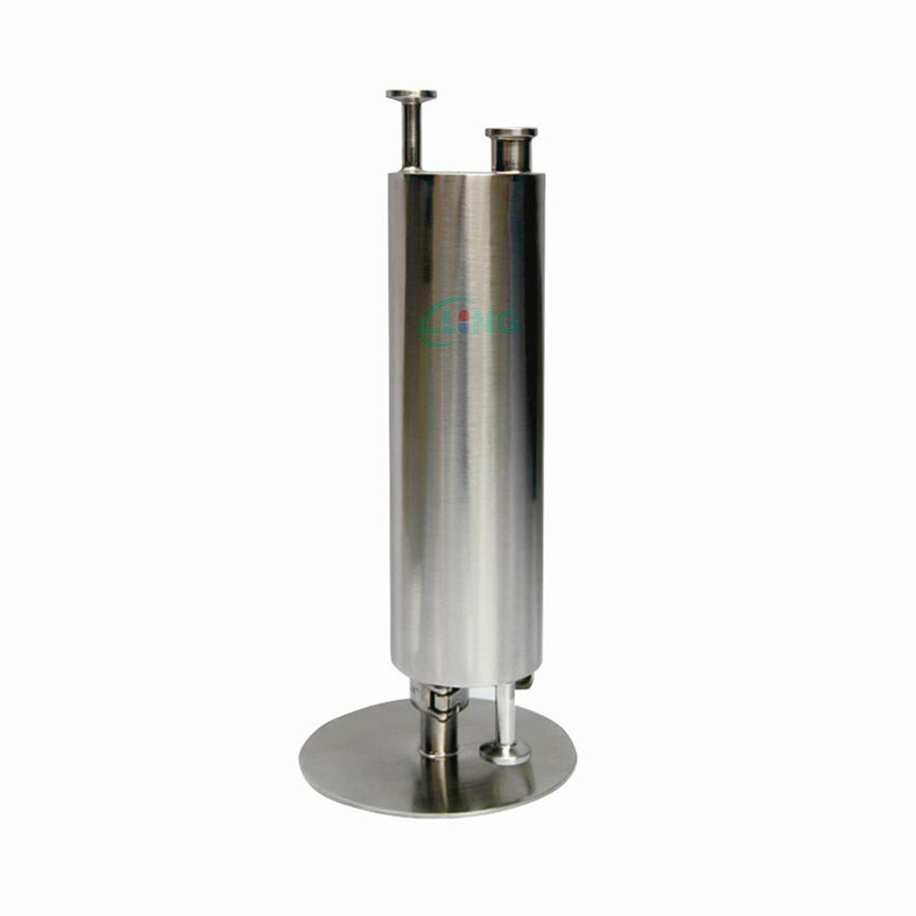

洁净蒸汽取样器

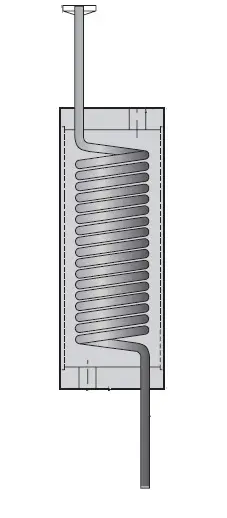

洁净蒸汽取样器是壳管式结合螺旋管式换热器,专为纯蒸汽、WFI、USP PW冷却取样而设计,适用于ASME BPE制造标准。经上游样品计量阀的精准计量,后向下流经螺旋采样冷却管,即可在采样器底部获得无菌室温样品。冷媒与介质以相反方向流过壳程,可以有效去除底部最热介质。

产品详情

316L不锈钢材质 - 适用于洁净蒸汽和WFI系统

自排尽设计 - 消除样品滞留的可能性

高精度阀门 - 允许采样期间对样品流量精确控制

平板安装 - 附含墙壁安装螺栓套件


连接规格

介质:(out / in) 1/2" ASME BPE Tri-Clamp;

冷媒:(out / in) 3/4" ASME BPE Tri-Clamp;


设计压力

盘管:10 bar(g) @ 175℃

壳程:10 bar(g) @ 100℃



材质

盘管:316L 不锈钢

壳程:304 / 316L不锈钢



取样能力

纯蒸汽:10 L/h冷凝水(需 3bar(g) 的纯蒸汽)

注射水:30 L/h水(185℃ 降至 30℃)
